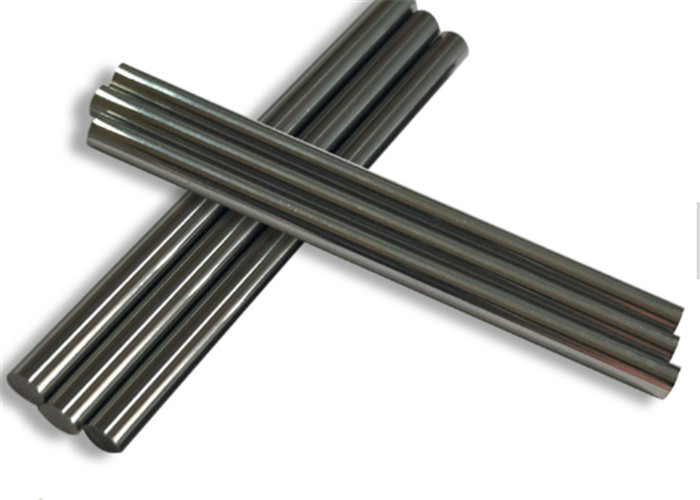

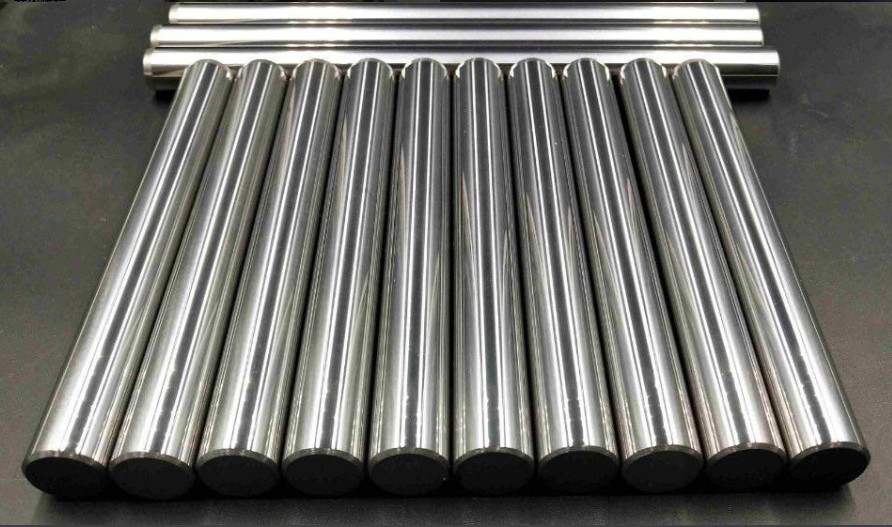

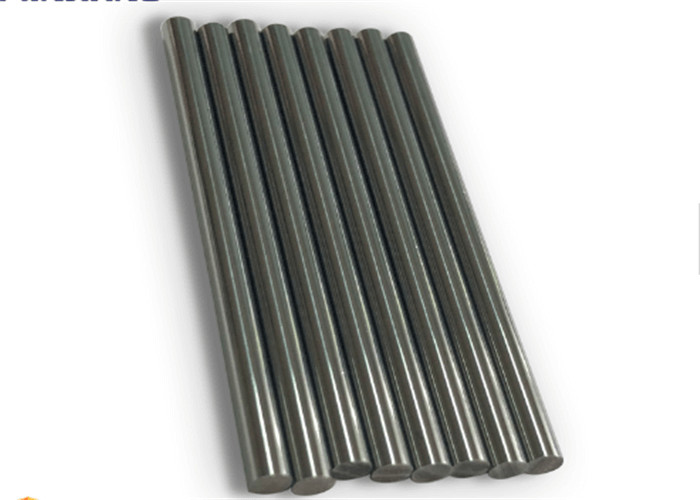

Carboneto de tungstênio de lustro Rod Blanks With Coolant Hole do elevado desempenho H6
Carboneto contínuo Ros
O carboneto de Zhuzhou Grewin é contratado na fabricação e a vasta gama da exportação de ferramentas de carboneto do tungstênio, veste partes e componentes em indústrias diferentes. nós podemos fornecer a haste do carboneto a aglomeração ANCA, com moedura de H6 e 330mm com único furo ou furos dobro. nossos bons preços, qualidade e serviços estão esperando-o.
Vantagens na haste do carboneto de tungstênio:
1. Aglomeração ANCA para assegurar o bom desempenho.
2. várias categorias e tipos disponíveis de acordo com o pedido diferente do ambiente de trabalho.
3. preço muito bom, desconto para a grande quantidade.
4. prazo de entrega rápido.
5. terra da elevada precisão, tal como h6
Categoria
| Categoria | Escala do ISO | Cobalto % | Densidade g/cm3 |
Dureza HRA |
TRS N/mm2 |
| YG8 | K30 | 8 | 14,80 | 89,5 | 2200 |
| YG6 | K20 | 6 | 14,95 | 90,5 | 1900 |
| YG6X | K10 | 6 | 14,95 | 91,5 | 1800 |
| YL10.2 | K30 | 10 | 14,50 | 91,8 | 2400 |
| YG13X | K30-K40 | 13 | 14,30 | 89,5 | 2600 |
| YG15 | K40 | 15 | 14,00 | 87,5 | 280 |
5. Tamanho
Ros contínuos (métrica) 330mm
| Unground | h6 |
L |
Tol. |
Unground | h6 |
L |
Tol. |
||
| D | Tol. | D | Tol. | ||||||
| Ø2.2 | +0.3/+0 | 2,0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
| Ø3.2 | +0.3/+0 | 3,0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
| Ø4.2 | +0.3/+0 | 4,0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
| Ø5.2 | +0.3/+0 | 5,0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
| Ø6.2 | +0.3/+0 | 6,0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
| Ø7.2 | +0.3/+0 | 7,0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
| Ø8.2 | +0.3/+0 | 8,0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
| Ø9.2 | +0.3/+0 | 9,0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
| Ø10.2 | +0.3/+0 | 10,0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
| Ø11.2 | +0.3/+0 | 11,0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
| Ø12.2 | +0.3/+0 | 12,0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
| Ø13.2 | +0.3/+0 | 13,0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
| Ø14.2 | +0.3/+0 | 14,0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
| Ø15.2 | +0.3/+0 | 15,0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
| Ø16.2 | +0.3/+0 | 16,0 | 330 | +5/+0 | |||||
Duas hastes retas dos canais do líquido refrigerante, reduziram o TK
| Unground | H6 à terra |
TK |
Tol. |
D |
Tol. |
L |
a |
|
D |
Tol. |
|||||||
| 6,3 | +0.3/0 |
6,0 | 1,5 | 0/-0.20 | 0,80 | ±0.15 |
330 |
0,15 |
| 7,3 | 7,0 | 1,5 | 0,80 | 0,15 | ||||
| 8,3 | 8,0 | 2,6 | 0/-0.30 |
1,00 | 0,15 | |||
| 9,3 | 9,0 | 2,6 | 1,00 | 0,20 | ||||
| 10,3 | 10,0 | 2,6 | 1,00 | 0,20 | ||||
| 11,3 | +0.4/0 |
11,0 | 3,5 | 1,20 | 0,28 | |||
| 12,3 | 12,0 | 3,5 | 1,20 | 0,30 | ||||
| 13,3 | 13,0 | 3,5 | 1,20 | 0,34 | ||||
| 14,3 | 14,0 | 5,0 | 1,50 | 0,37 | ||||
| 15,3 | 15,0 | 5,0 | 1,50 | 0,40 | ||||
| 16,3 | 16,0 | 5,0 | 1,50 | ±0.20 |
0,40 | |||
| 17,3 | +0.5/0 |
17,0 | 6,2 | 2,00 | 0,47 | |||
| 18,3 | 18,0 | 6,2 | 2,00 | 0,50 | ||||
| 19,3 | 19,0 | 6,2 | 2,00 | 0,50 | ||||
| 20,3 | 20,0 | 6,2 | 0/-0.40 | 2,00 | ±0.30 | 0,50 | ||
Canais helicoidais do líquido refrigerante 30° dois (tipo HE-30°)
| Unground | H6 à terra |
L Tol. +5,0 |
TK |
Tol. |
D |
Tol. |
Passo |
|
| D | Tol. | |||||||
| 6,3 | +0.4/+1.0 |
6,0 | 330 | 2,7 | ±0.2 |
0,80 | ±0.15 |
32,65 |
| 7,3 | 7,0 | 330 | 3,5 | 1,00 | 38,09 | |||
| 8,3 | 8,0 | 330 | 3,4 | 1,00 | 43,53 | |||
| 9,3 | 9,0 | 330 | 4,5 | ±0.3 | 1,40 | 48,97 | ||
| 10,3 | 10,0 | 330 | 4,8 | 1,30 | 54,41 | |||
| 11,3 | +0.4/+1.2 |
11,0 | 330 | 4,9 | ±0.4 |
1,40 | 59,86 | |
| 12,3 | 12,0 | 330 | 6,3 | 1,70 | 65,30 | |||
| 13,3 | 13,0 | 330 | 6,1 | 1,75 | ±0.20 |
70,74 | ||
| 14,3 | 14,0 | 330 | 6,7 | 1,80 | 76,18 | |||
| 15,3 | 15,0 | 330 | 7,3 | 1,75 | 81,82 | |||
| 16,3 | +0.4/+1.4 |
16,0 | 330 | 8,0 | 2,00 | 87,06 | ||
| 17,3 | 17,0 | 330 | 8,5 | 1,75 | ±0.25 |
92,50 | ||
| 18,3 | 18,0 | 330 | 9,0 | 2,30 | 97,95 | |||
| 19,3 | 19,0 | 330 | 9,7 | 2,00 | 103,39 | |||
| 20,3 | 20,0 | 330 | 10,0 | ±0.5 | 2,50 | 108,83 | ||
