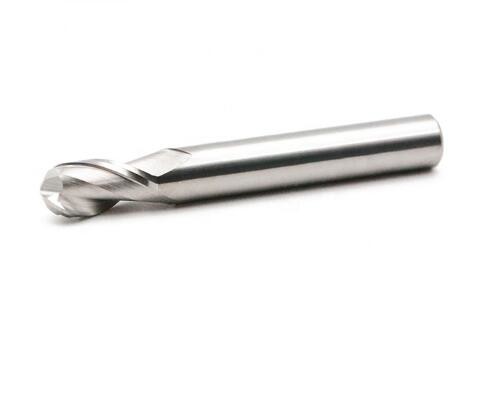

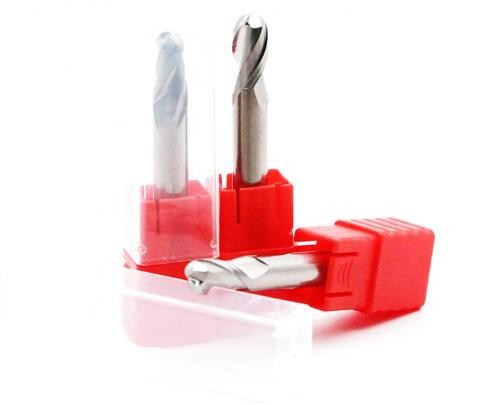

Moinho de bola de alumínio do cortador do nariz da bola da máquina-ferramenta com 2 flautas
Introdução dos materiais do carboneto do moinho de extremidade
| Categoria do carboneto | Detalhes técnicos de haste do carboneto de tungstênio |
| 10U | Co: Elemento raro do WC 89% de 10%: 1% HRA: tamanho 90.5°Grain: 0.75um |
| 12U | Co: Elemento raro do WC 85% de 12%: 3% HRA: tamanho 92.5°Grain: 0.4um |
| K40 | Co: Elemento raro do WC 84% de 12%: 4% HRA: tamanho 93°Grain: 0.4um |
| K44 | Co: Elemento raro do WC 84% de 12%: 4% HRA: tamanho 93.5°Grain: 0.4um |
Os materiais a ser cortados
| Categoria do carboneto | HRC do moinho de extremidade | Materiais a ser cortados |
| 10U | HRC45-50 | Para cortar os materiais sob HRC35 |
| 12U | HRC55-58 | Para cortar os materiais sob HRC50 |
| K40 | HRC60-62 | Para cortar os materiais sob HRC55 |
| K44 | HRC65-70 | Para cortar os materiais sob HRC63 |
Revestimento correspondente
| Categoria do carboneto | HRC do moinho de extremidade | Revestimento correspondente |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
Introdução de materiais do carboneto do moinho de extremidade
| AlTiN | TiAlN | TiSlN | Nano | |
| Dureza (alta tensão) | 3200 | 2800 | 3600 | 42 (GPA) |
| Espessura (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| Temp da oxidação (°) | 900 | 800 | 1000 | 1200 |
| Coeficiente da fricção | 0,3 | 0,3 | 0,45 | 0,4 |
| Cor | Preto | Violeta | Cobre | Azul |
Tamanho
moinho de extremidade de Ballnose de 2 flautas
Escolha de HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Escolha do revestimento: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Materiais a ser cortados: aço original, ferro fundido, alumínio, cobre, grafite, plásticos,
Titânio, liga, aço do fortalecer, de aço inoxidável, HSS etc.
|
Codifique não.
|
Diamter d |
Comprimento de corte l |
Comprimento total L |
Pata D |
Flautas Z |
| 2GW2-01002050 | 1 | 2 | 50 | 4 | 2 |
| 2GW2-01504050 | 1,5 | 3 | 50 | 4 | 2 |
| 2GW2-02050500 | 2 | 4 | 50 | 4 | 2 |
| 2GW2-02507050 | 2,5 | 5 | 50 | 4 | 2 |
| 2GW2-02008050 | 3 | 6 | 50 | 4 | 2 |
| 2GW2-04010050 | 4 | 8 | 50 | 4 | 2 |
| 2GW2-04015075 | 4 | 8 | 75 | 4 | 2 |
| 2GW2-04020100 | 4 | 8 | 100 | 4 | 2 |
| 2GW2-05012050 | 5 | 10 | 50 | 6 | 2 |
| 2GW2-06015050 | 6 | 12 | 50 | 6 | 2 |
| 2GW2-06020075 | 6 | 12 | 75 | 6 | 2 |
| 2GW2-06020100 | 6 | 12 | 100 | 6 | 2 |
| 2GW2-06020060 | 8 | 16 | 60 | 8 | 2 |
| 2GW2-08025075 | 8 | 16 | 75 | 8 | 2 |
| 2GW2-08025100 | 8 | 16 | 100 | 8 | 2 |
| 2GW2-010025075 | 10 | 20 | 75 | 10 | 2 |
| 2GW2-010040100 | 10 | 20 | 100 | 10 | 2 |
| 2GW2-012020075 | 12 | 24 | 75 | 12 | 2 |
| 2GW2-012040100 | 12 | 24 | 100 | 12 | 2 |
| 2GW2-014020080 | 14 | 28 | 80 | 14 | 2 |
| 2GW2-014100100 | 14 | 28 | 100 | 14 | 2 |
| 2GW2-016040100 | 16 | 32 | 100 | 16 | 2 |
| 2GW2-018040100 | 18 | 36 | 100 | 18 | 2 |
| 2GW2-020040100 | 20 | 40 | 100 | 20 | 2 |
| 2GW2-06040150 | 6 | 12 | 150 | 6 | 2 |
| 2GW2-08050150 | 8 | 16 | 150 | 8 | 2 |
| 2GW2-010050150 | 10 | 20 | 150 | 10 | 2 |
| 2GW2-012050150 | 12 | 24 | 150 | 12 | 2 |
| 2GW2-014060150 | 14 | 28 | 150 | 14 | 2 |
| 2GW2-016060150 | 16 | 32 | 150 | 16 | 2 |
| 2GW2-018060150 | 18 | 36 | 150 | 18 | 2 |
| 2GW2-020060150 | 20 | 40 | 150 | 20 | 2 |
